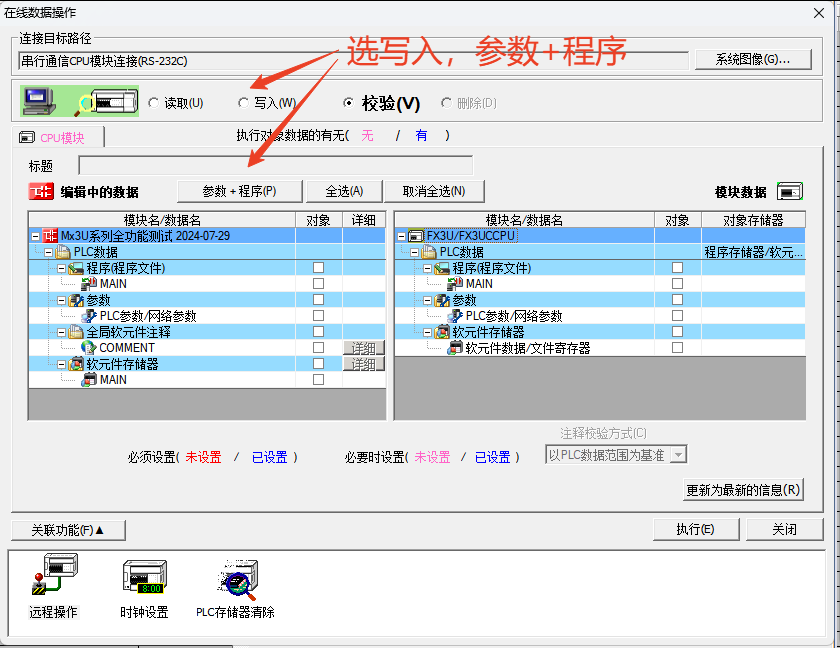

用“在線 - PLC校驗”，彈窗后，將校驗改下載就可以下載了

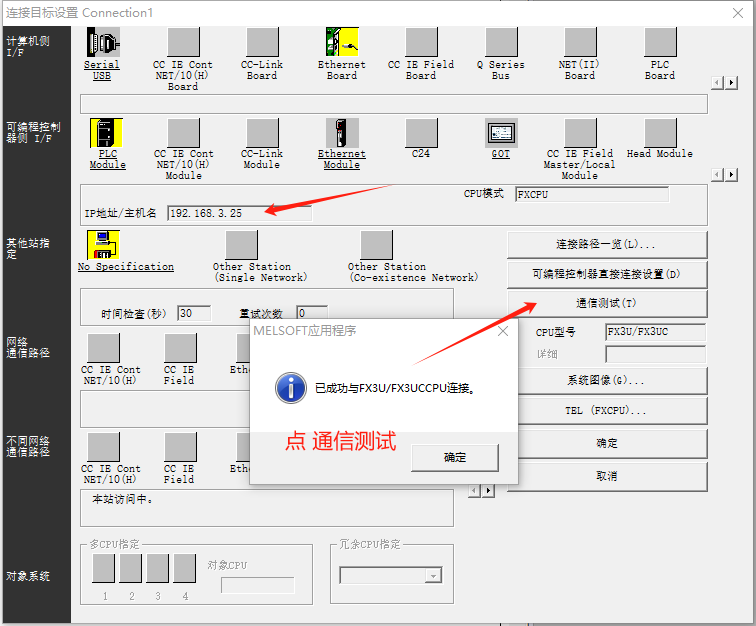

由于電腦在連接PLC的同時，一般會同時連接以太網，整個局域網中會有很多設備，IP地址很容易就沖突了

導致不能找到PLC，解決辦法如下：

1. 將要和PLC連接的電腦斷開局域網（以太網），使用1個獨立的交換機和PLC連接。

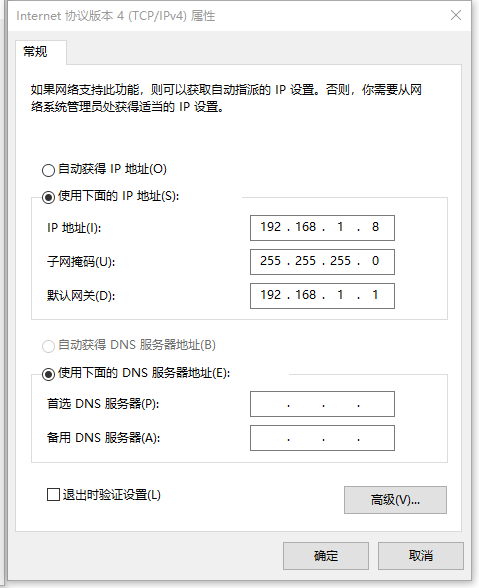

   將電腦的IPv4屬性設置為，手動輸入IP地址，輸入和被連接PLC同一個網段的地址。比如PLC地址是

   192.168.1.10，那電腦設置為192.168.1.x，x是不等于10的且在2-255之間任意數值。

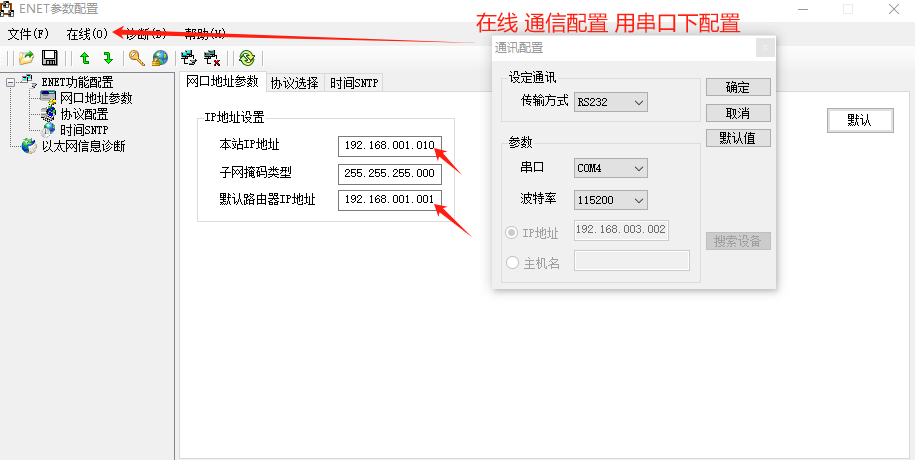

2. 使用串口連接PLC，將PLC的IP地址配置為和電腦同一網段的地址，如192.168.1.10（PLC出廠IP）







3. 特別要注意，此時電腦不能接入本地的局域網（以太網），否則很容易IP沖突，連接不上PLC。

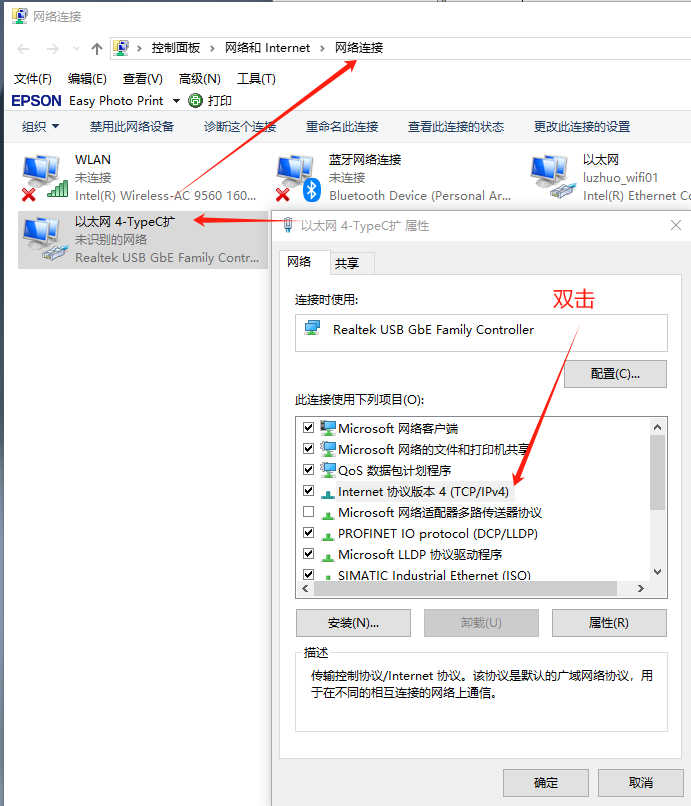

4. 如果你的電腦有多張網卡，那就比較容易了，將閑置的網卡網口連接交換機，連接PLC，不連接共用局域網（以太網），

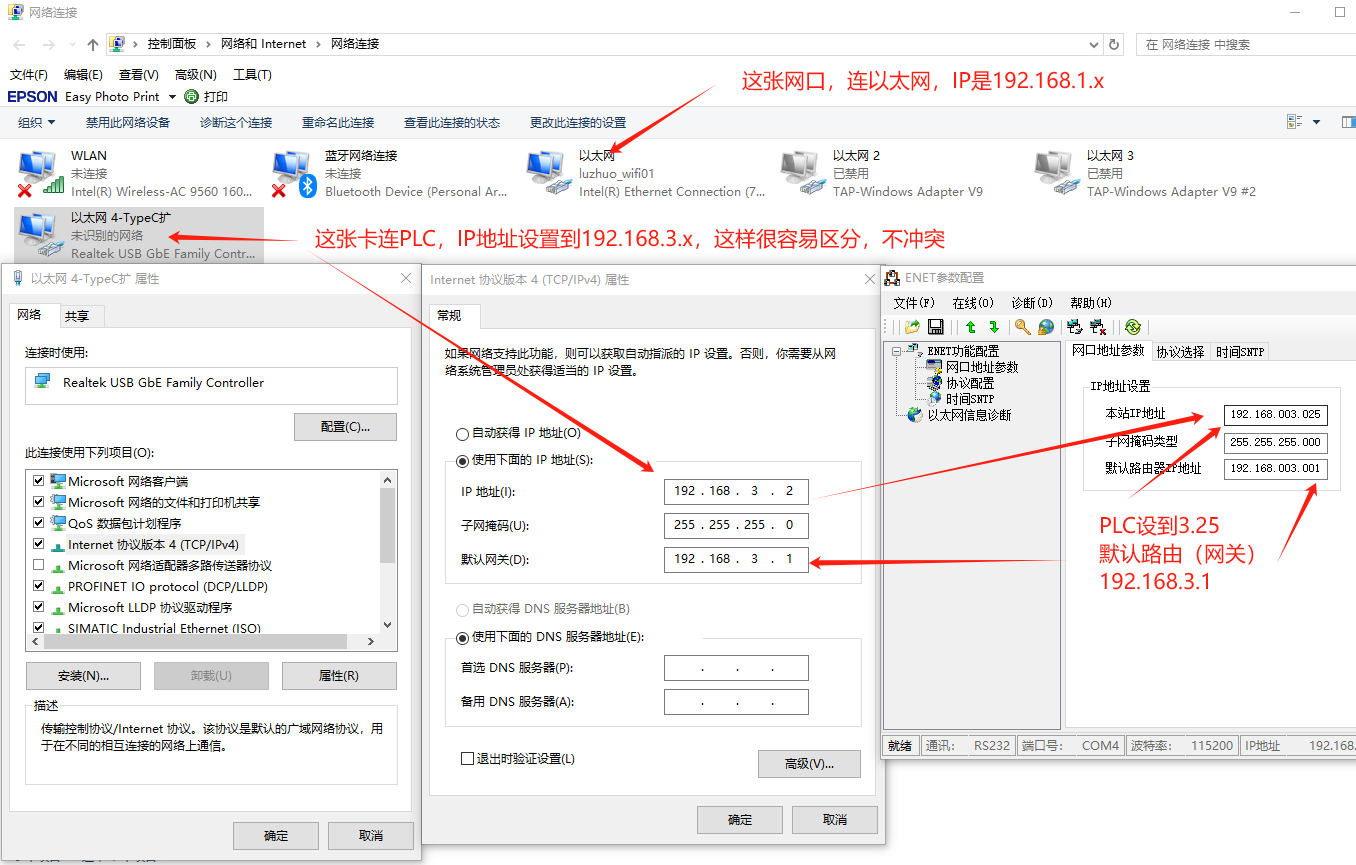

   將這張網口的IP獨立設置，如下圖



5.

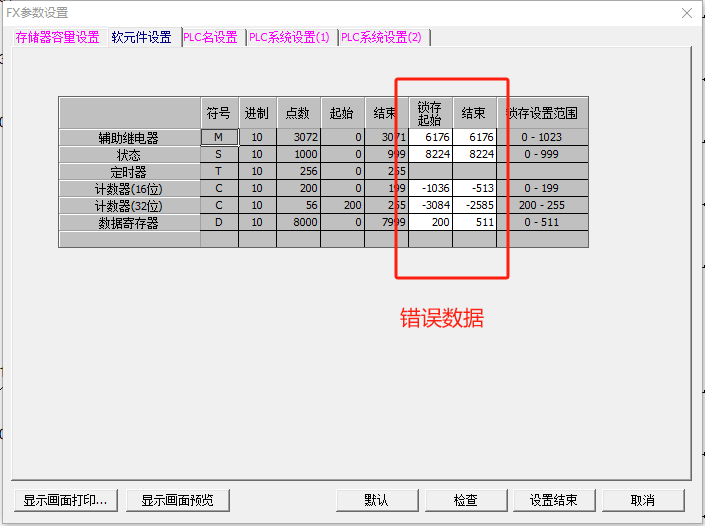

造成以上問題的原因可能是FX參數設置的軟元件設置錯亂，如下圖

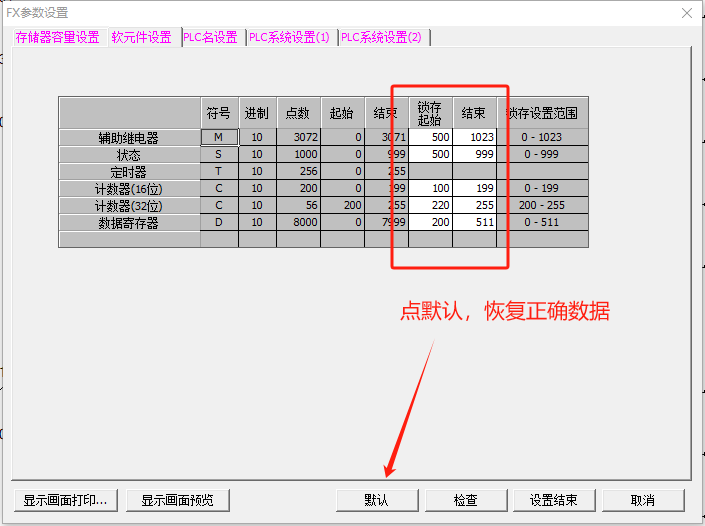

解決辦法如下圖：

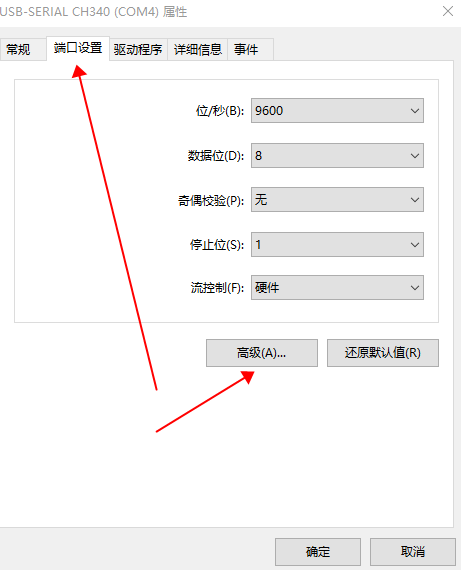

   目前市場上大部分USB-232線都使用CH340驅動，但是CH340芯片和驅動的新舊版本存在兼容性問題，

如果遇到COM端口感嘆號、GX軟件重啟、不能正常下載等問題，請先檢查端口驅動程序版本，

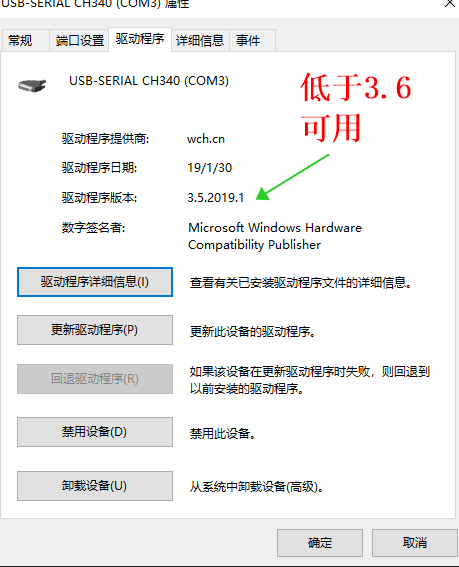

3.6以下（不含3.6）兼容性更好。如版本過低、過高可以嘗試重新安裝。
陸杰服務站可以下相關軟件，注意卸載驅動時候注意版本，不留神 ，又回去了，所以裝完要再次確認版本。

服務站 “USB-232數據線驅動”壓縮包下“一代黑色電纜驅動”是3.4.2014.8，

    “USB-232數據線驅動3.1（ 安裝1代黑色 ）”是3.1版本。

以上驅動兼容我公司USB-232藍線、USB-232黑線、USB-XC線。

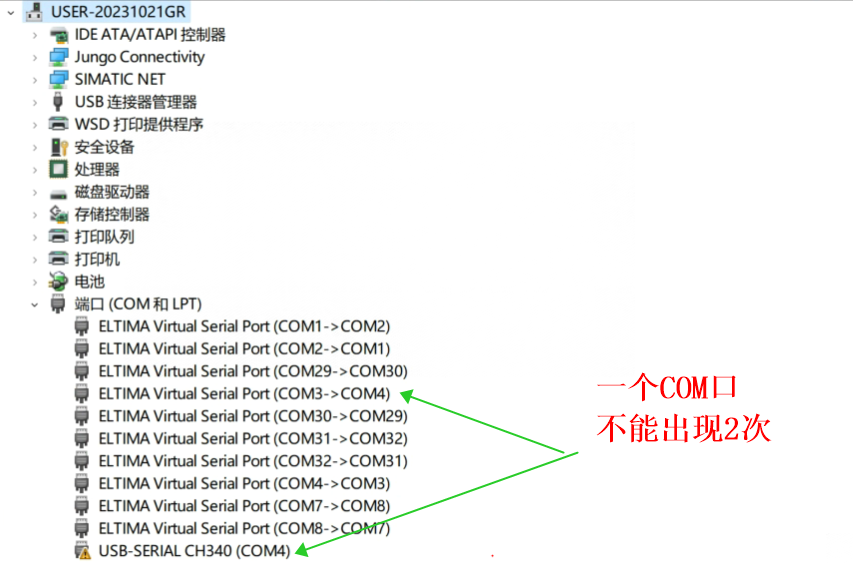

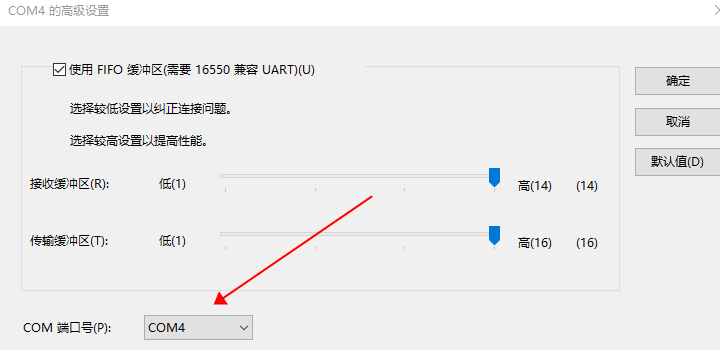

COM端口出現感嘆號，也可能是COM沖突，如下圖，改一個不沖突的COM口，并插拔當前USB口即可。

隨意改沒用到的，改好插拔這個USB就感嘆號即可。

一、問題描述

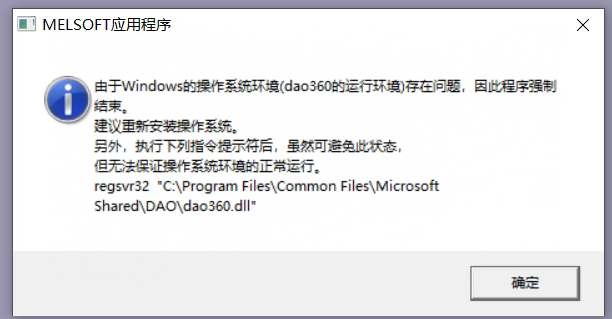

運行GX works2，64位，打開工程時候報錯如下：

二、解決辦法

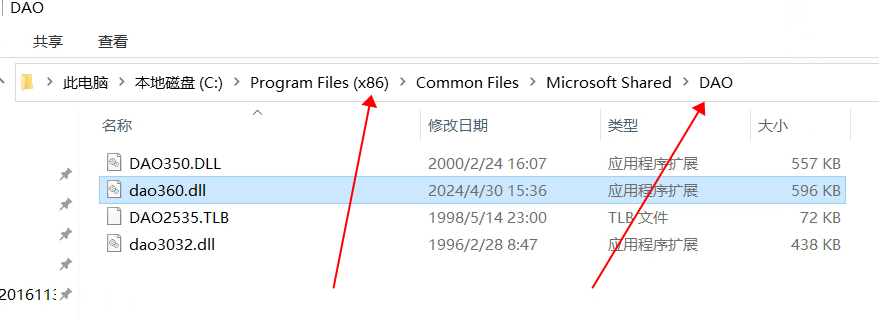

經過檢查，發現GX works2引用中的DAO文件路徑顯示的是：
 C:\Program Files\Common Files\Microsoft Shared\DAO\dao360.dll
而這個文件在電腦中并不存在。但是又發現該文件路徑在：
 C:\Program Files (x86)\Common Files\Microsoft Shared\DAO\dao360.dll
因此干脆將該文件復制過去再注冊進行嘗試，最終解決了。具體步驟如下：

步驟1：

將文件dao360.dll復制到C:\Program Files\Common Files\Microsoft Shared\DAO\dao360.dll

注意：如果電腦中沒這個文件，就需要到一臺好的電腦去復制到2個DAO文件夾中

 C:\Program Files(x86)\Common Files\Microsoft Shared\DAO\dao360.dll

 和

 C:\Program Files\Common Files\Microsoft Shared\DAO\dao360.dll

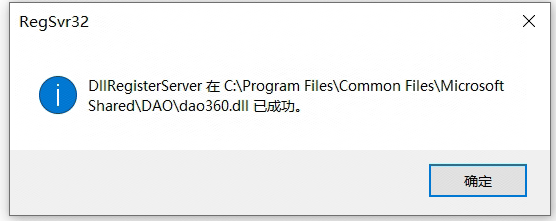

步驟2：注冊2次DAO

1. 單擊“開始”->“運行”輸入如下信息：

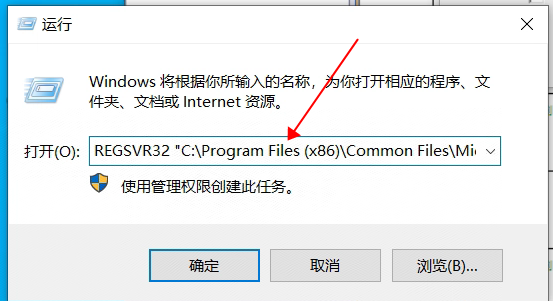

     REGSVR32 "C:\Program Files\Common Files\Microsoft Shared\DAO\dao360.dll"
    單擊“確定”按鈕 ，會提示成功。

2. 再次輸入如下信息：

    REGSVR32 "C:\Program Files (x86)\Common Files\Microsoft Shared\DAO\dao360.dll"

步驟3：再次打開軟件，正常運行。

1、 電腦使用USB轉串口可以和設備通信上，換成屏與設備就通信不上了?

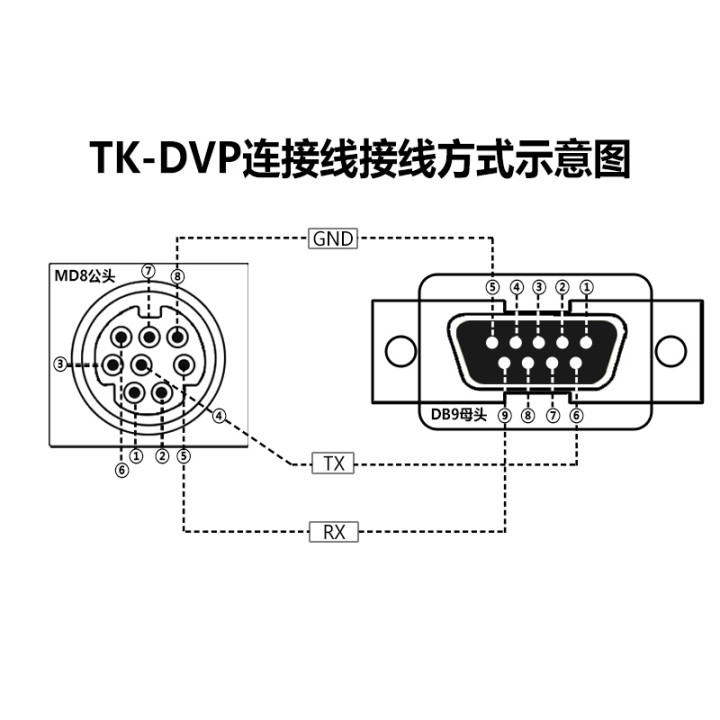

  1）有可能電腦USB轉串口接到設備上，使用的是標準串口功能，也就是除了RX，TX，GND外還使用了其它引腳。

    比如像歐姆龍PLC，三菱PLC，在實際與屏的通信中，就需要接某些引腳短接的情況。

  2）電腦與控制器或PLC通信時，是掃描波特率參數，自適應的，屏通信可能參數沒有設備好。在三菱，基恩士等

    PLC， 就存在變化波特率進行通信交互的過程。

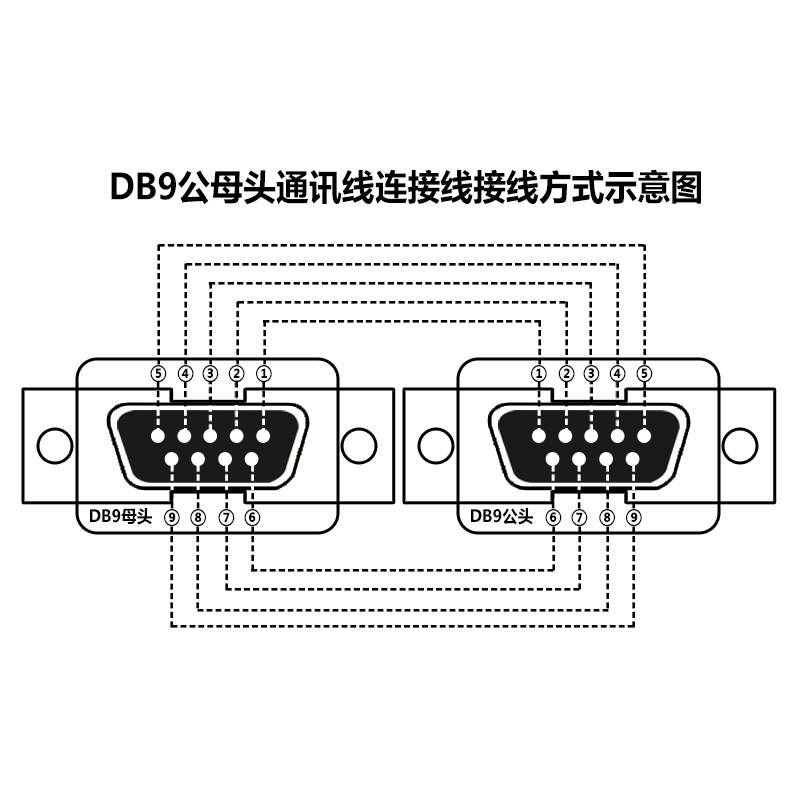

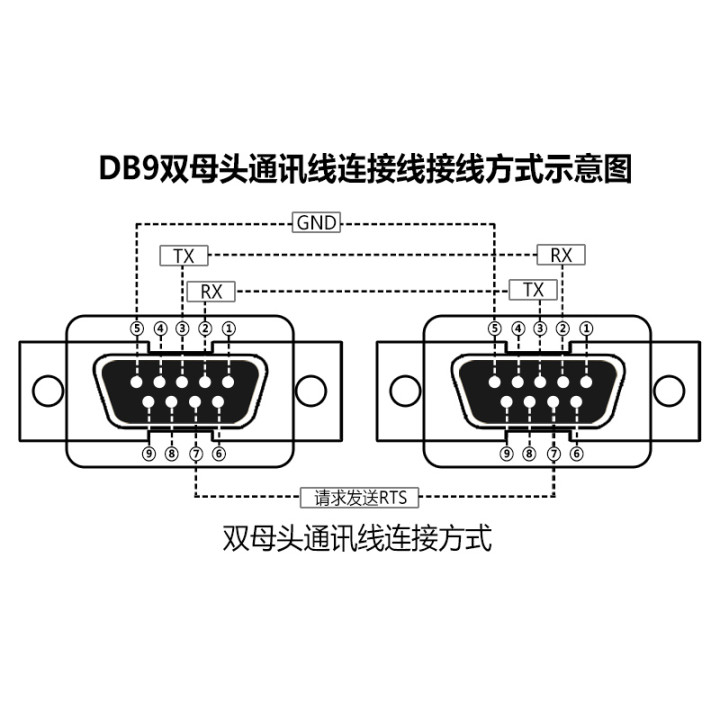

  3）也有可能是接線方式不對。因?yàn)?span style="margin: 0px; padding: 0px; outline: 0px; max-width: 100%; caret-color: red; font-family: 宋體, SimSun; background-color: rgb(0, 0, 0);">有些DB9，還需要公頭，母頭。如果不注意的話，也會存在把TX接到TX上，

    把RX接到RX上，這樣需要注意的地方。

  4）在這里補充一下，有時候可能會使用一些串口助手發送測試數據與控制器通信，有些串口助手的奇偶校驗是

    不起作用， 這個要提醒一下。

2、 這A家的屏可以和設備通信，換成B家的屏就通信不上了？

  1）首先確認一下接線是否正確了，RX和TX是否兼容。

  2）地線是否沒有接。

  3）除了RX，TX，GND，是否還有其它引腳需要短接的。

  4）通信協議是否一致或不完善，波特率是否一樣。

3、 以前不接地線可以通信，換個設備為什么需要接地線了?

   這個問題和上一個有類似的。因?yàn)橛行┰O(shè)備使用了隔離電源。以前不接地可以通信，有可能是地線已經在另

  外一個環路已經共地了，實際地線已經接了，所以才可以通信?？赡軗Q了個帶隔離電源的，兩個設備的地是隔離

  的，就需要在串口上把地線接起來。這個我是自身經歷過的，有個客戶老說他的設備通信不上，后來拍個照我給

  我，他地線沒有接，他說以前不接地線可以通信的。于是我就給他科普了一下。

4 、一個設備是232，另一個設備是422，沒有轉換設備，怎么辦?（232與422互轉的簡單方法）
   這個情況我遇到過，客戶的設備是422通信的，但是我手上并沒有422設備，只有232通信可以測試。因此就需要

    把422轉成232進行通信。剛才也講了422和232的接線，因?yàn)檫@兩個都是全雙工的，接收和發送都是分到的，而422

 只是以一種差分信號進行傳輸。

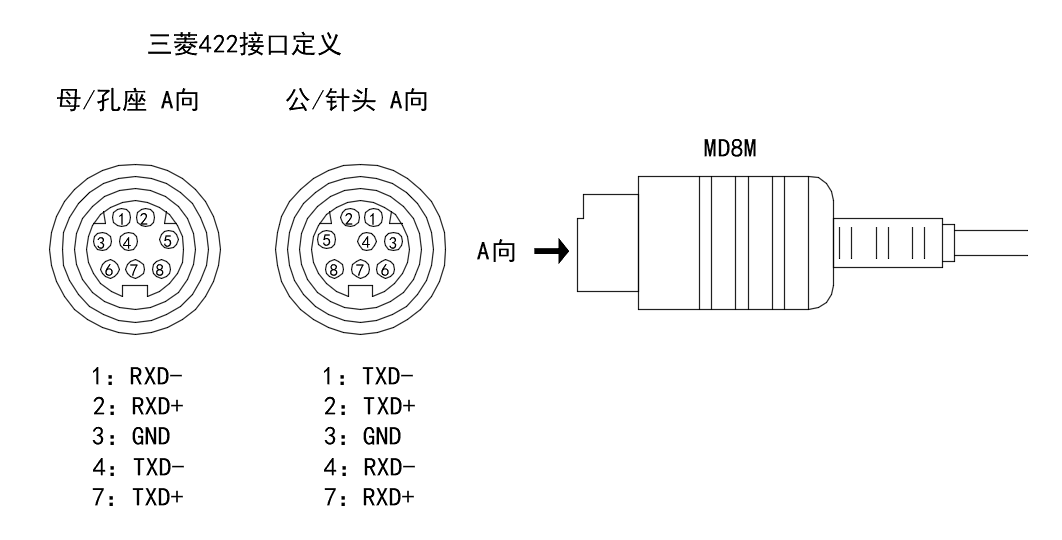

 把422的Rx+與232的TX接，422的RX-與232的GND接。

 把422的TX+與232的RX接，422的TX-與232的GND接。

 這樣，422設備要發送數據的，就可以發送到了232的RX上。232的TX發數據后，由于TX和GND也形成了差分信

 號給422，422就可以接收到數據了。

5、 用232通信沒問題，用485通信沒問題，使用232轉485之后就通信不穩定?

   232和485從通信原理上，最大一個差別是全雙工和半雙工的區別?？墒菓?yīng)用層發送數據和接收數據才不管底下是

 全雙工還是半雙工。但是485就得管了。因?yàn)榧热皇前腚p工，就得嚴格保證通路上只能有發送或只能有接收的數據，

 一旦同時有發送和接收，數據就會沖突了。所以解決的辦法就是主站設備，也就是主動命令的一方就需要嚴格控制

 好發送數據命令的節奏了。當然有些232轉485的設備做的比較好了，可以優化這個，但是主站還是要控制，比較

 把通信速率調節慢一些（不是調節波特率）。

6、 485單獨接每個設備都通信正常，多個從站接一塊通信就不穩定?

   這個是屬于485通信的不穩定因素了。

7 、要想實現兩個屏或兩個主站通過485訪問modbus設備，有什么好的辦法?

   在485通信中，基本上是一主多從。但是遇到一些客戶實際使用中，有客戶想用兩個屏來訪問一個modbus設備的。

 目前暫時還沒有好的辦法。

8、 針對串口通信的弱點，在使用上應該要注意哪些地方?

說來串口通信的弱點，那就說來話長了。不過還是長話短說吧。

   1）信號干擾的問題

     建議使用帶屏蔽線，接線要嚴格，比如要接地。有些485通信上，還考慮接上終端電阻來匹配。如果是232，

   盡量不要讓線太長。通信協議上盡量避免長報文的數據通信。

     可以使用信號隔離器，將雙方隔離，以避免干擾互傳。

     臨時調試，可以將24V供電的0V接地，可以將干擾信號傳入大地。這個接地必須是大地，且是單獨接地，不

   能串入其他接地回路。

   2）波特率匹配的問題

     因?yàn)橛行┰O(shè)備的計算的波特率是存在誤差的，特別是一些控制器，由于使用的晶振不一樣。因此在一些波特

   率比如9600波特率就存在誤差。存在誤差帶來的影響是什么呢。因?yàn)榻邮辗绞峭ㄟ^(guò)時間來計算一個位的。那么如

   果一個報文過長，就會存在誤差積累的問題，算著算著就偏了。所以，這也是串口通信不穩定的一些地方，在使

   用上應注意避免發送太長數據的包。
   3）在一些可能會存在干擾的情況，在有的選的情況，可以考慮使用奇校驗或者偶校驗。因?yàn)殡m說出現錯誤的可

   能性不大，但既然存在干擾，如果加了校驗，至少可以把錯誤的報文過濾掉?？偤帽葲](méi)有校驗然后通信數據錯了

   不知道或者盡量使用一些帶校驗的協議，防止數據出錯。

   4）串口通信本來就比較慢，請降低對數據響應的要求。

   因?yàn)榇谕ㄐ疟旧砭捅纫蕴W(wǎng)慢。而且，串口通信并不是能像CPU那樣多線程處理。因?yàn)榫鸵粋€(gè)口一個線數據

   出去，即便你應用到程序再怎么用多線程處理數據，但是最底下也只有一個口出去，一次也只能傳一個位，

   一個字節過去。因?yàn)橛锌蛻粼谑褂?600的波特率通信，但是又希望多少的數據可以在多少毫秒內得到響應。但

   是串口通信還是要事實求是，所以正確認識串口通信對應用，對開發，對溝通都有著很大的幫助的。

9、為什么不用同步通信呢?

     剛才提到，同步通信需要依賴于時鐘信號。這就存在一個問題，這個時鐘信號是誰來發起呢。在同步通信

   中，往往需要一個主設備發起時鐘信號讀從模塊的數據。在實際中，有屏讀PLC，有屏讀屏的數據。而單純地

   從異步串口通信來說，是沒有主從之說，雙方都是平等的角色，都可以互發信息，互收信息。而同步通信一般

   是應用于CPU讀一些模塊，由CPU發起時鐘信號，比如讀SD卡模塊，就可以通過SPI方式，還有一些傳感器模塊。

本文引用自《四川筑駿建設工程有限公司》

計數器值到設定值后，必須用RST指令復位才能繼續使用，不可以只用MOV K0清零。

M8034 ：禁止所有輸出 (脈沖輸出不被禁止)

M8034 被置位了，請復位后重啟PLC。

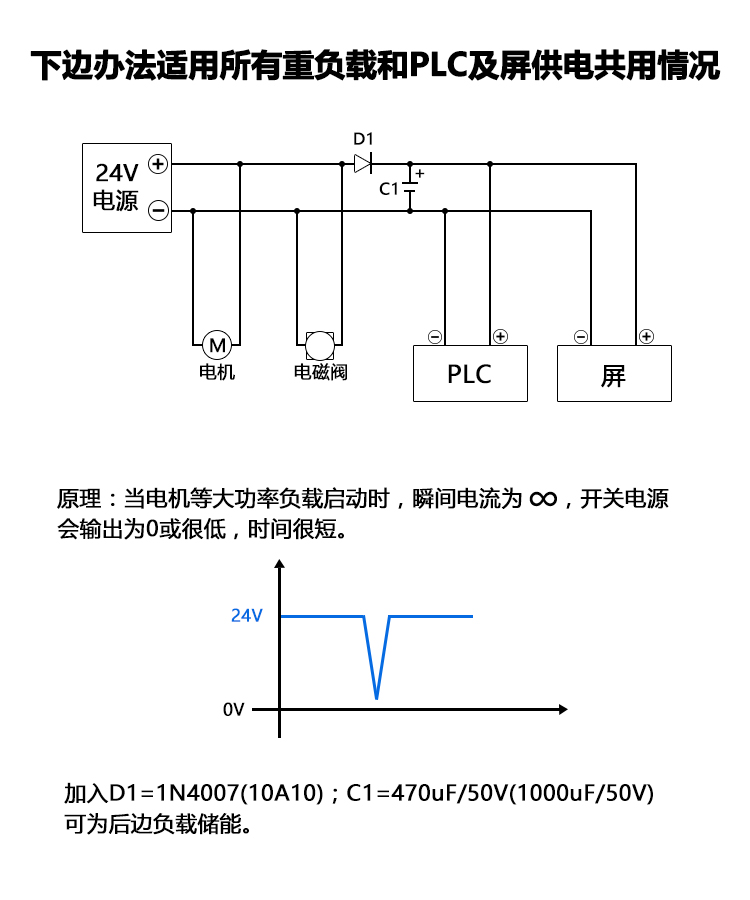

交流變壓器給PLC供電是可以的，在變壓器后加整流濾波就行，但是這種用法有很多注意事項：

1. 負載越重，電容越大，比如只帶1個PLC，至少加1000UF/50V電容，如果再帶1個液壓閥，

   那當液壓閥動作時候，電壓會拉低，需要根據實際情況加多電容。

2. 所以第二個問題就是，電壓不穩定，會隨負載、市電電壓波動、負載的波動而波動，電壓低

    了不工作，高了燒PLC。

3. 一般標準變壓器是24V，加電容后，空載輸出34V，負載重21.6V。所以如果是帶PLC，需要根

  據負載容量選取18-24V的交流變壓器。額定18V的變壓器，帶負載后 一般是24V左右。

重載：就是額定功率 100VA（俗稱瓦）的變壓器，負載用到70W左右。

以上說法，比較通俗，但是不太嚴謹，僅供參考。

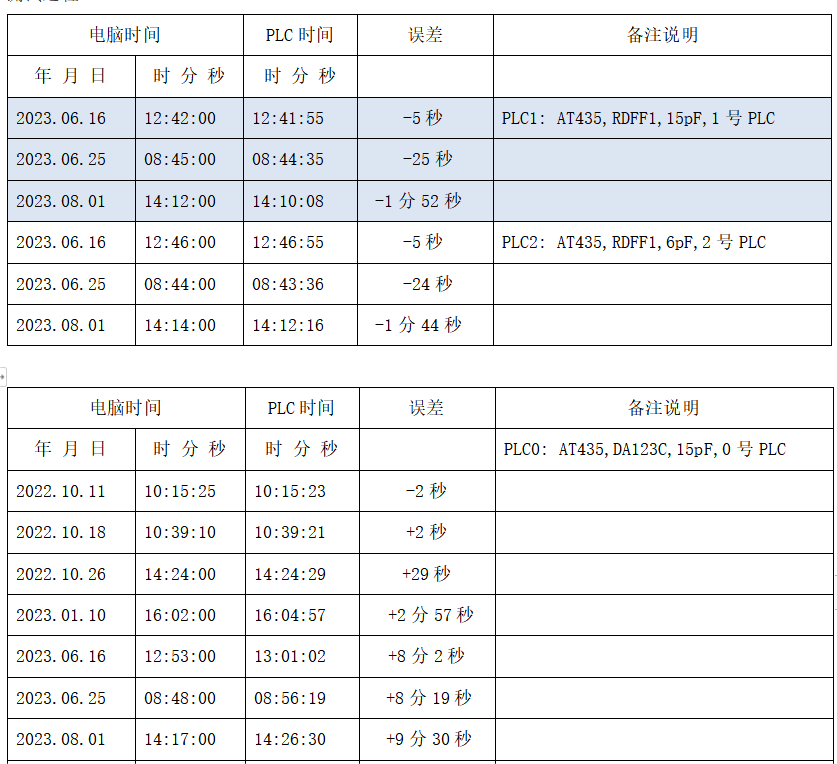

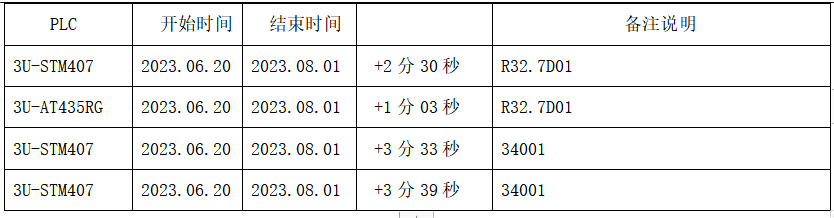

一、高精度時鐘

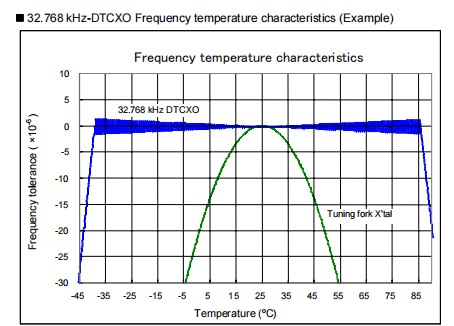

如下圖，時鐘的誤差和溫度是相關的。

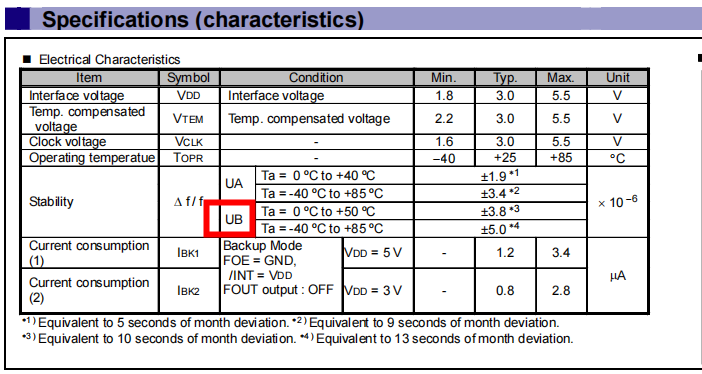

?1 ) Equivalent to 5 seconds of month deviation. ?2 )Equivalent to 9 seconds of month deviation.
?3 ) Equivalent to 10 seconds of month deviation. ?4 )Equivalent to 13 seconds of month deviation.
?1)相當于5秒的月偏差。?2)相當于9秒的月偏差。
?3)相當于10秒的月偏差。?4)相當于13秒的月偏差。

二、普精度時鐘

第一步：確定主從機的基本參數，比如19200 N81，核對正確。
第二步：先做一個寄存器來測試，一般03指令肯定支持，其他指令就不一定了，比如04，05指令。
             1個通信上了，再逐個增加，不要一次放一堆，無從查起。
如果通不上，返回第一步，看參數；檢查AB線是否反了；閱讀主從說明，看支持的指令，有的模塊就不支持03.
第二步附：這時還不行，就上串口助手，設置成一樣的參數，監控AB線的的數據，按具體數據分析。
               如PLC(屏做主)，監控不到主的命令，那就是主問題；

               主有命令，從不回復，那就檢查從的，返回上一步。
第二步附附：還不行就用串口助手，給從發正確的指令測試。
                    或者比對說明，看主發出的指令，和從機說明中的指令有什么區別。
總結：
1. 初始要做1個位或者寄存器來測。
2. 查好主從機支持的指令。
3. 對主機和從機，一定要配置正確、核對正確。

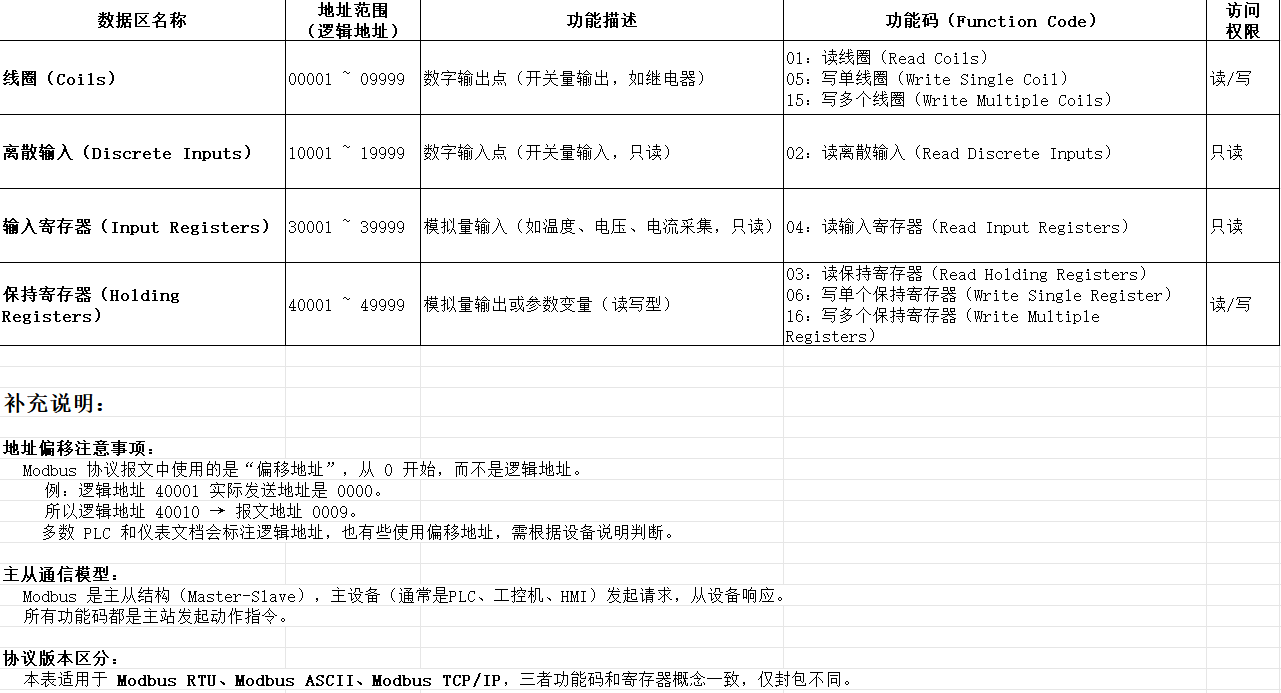

4. 一般屏的命令對照：屏上，選modbus時候，有0x,1x等，就會以以下的功能碼發出數據。
   0x0001---數字量輸出   功能碼01/05
   1x0001---數字量輸入   功能碼02
   3x0001---讀寄存器      功能碼04
   4x0001---寫寄存器      功能碼03/06  為什么2個功能碼呢？因?yàn)閷?xiě)時候是06，讀時候是03。

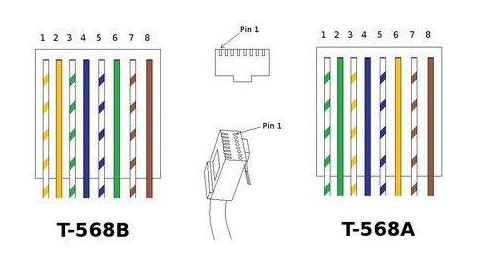

1、直連網線

      直連線，同一根網線的兩端使用同樣的線序。即網線的兩端都使用568A或568B的是直連線 。

直通線用來連接電腦和交換機（或HUB），路由器和交換機（或HUB）。在實際運用中一般都使用568B，

通常認為568B對電磁干擾的屏蔽比較好。

2、交叉網線

     交叉線，同一根網線的兩段使用不同的線序 。即網線兩端，一端用568A，一端用568B的是交叉線，

交叉線用來連接電腦和電腦，路由器和路由器。交叉線并不常使用。

2臺網口PLC（陸杰）的網口直接連接，不經過交換機，需要用交叉網線。

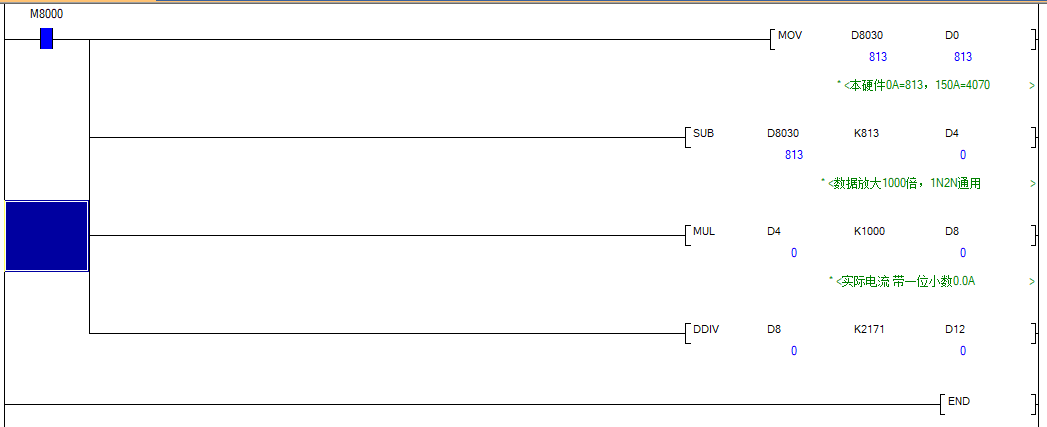

l  電流變送器標準計算

n  JLB150A  4-20ma <– > 0-150A <– > 819-4095

n  1A = 3276/150 = 21.84  = 2.184/0.1A

l  本次測試實際值計算

n  0-150A <– > 813-4070

n  1A=3257/150=21.71    =2.171/0.1A

l  實際應用中做4ma和20ma實際標定程序，使得電流測試更精確

█  觸屏和FX3U串口1通信正常，同樣參數和串口2通信異常

●   分析得知，串口1默認發送延時10ms，串口2默認發送延時1ms，由于串口2響應較快，觸屏響應較慢，導致觸屏不能接收完整數據，

   從而通信失敗

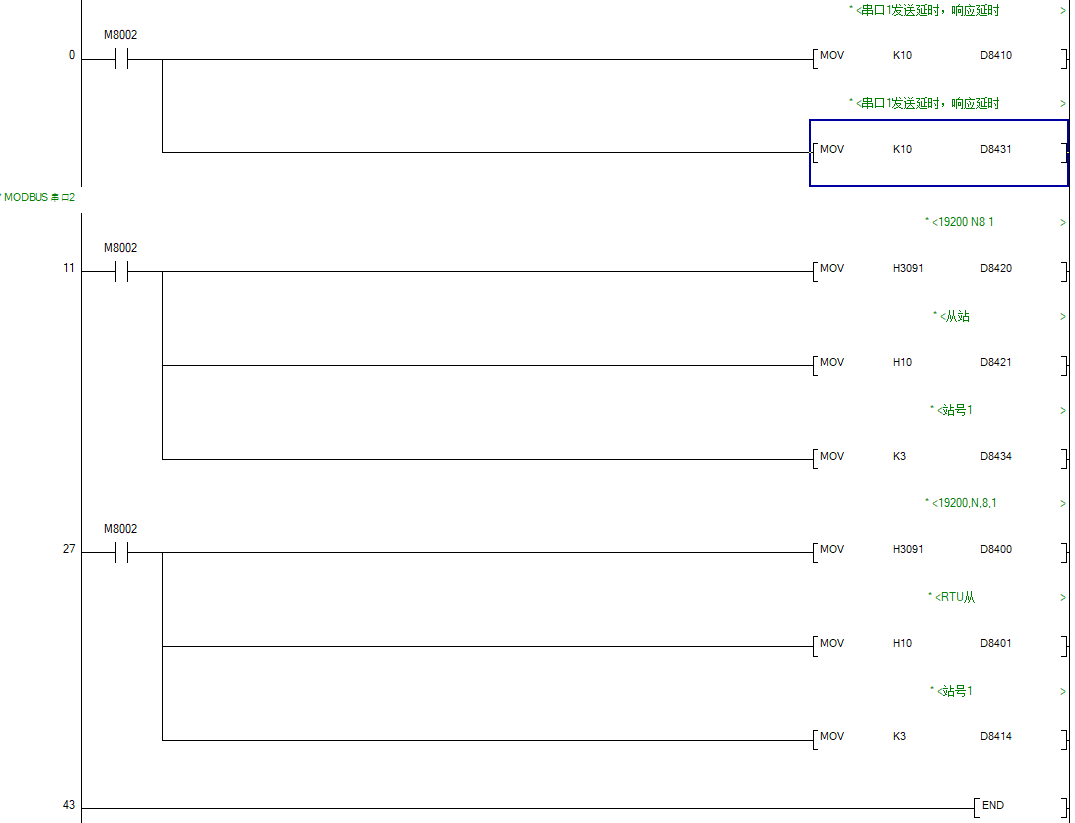

●   D8410,D8431分別對應2個串口的發送延時，做相應設定即可，如下

●   其他未盡事宜請參考我公司系列說明

可以輸入關鍵字，搜索對應問題

ER燈為PLC錯誤指示燈，有三種狀態，分別是：

  熄滅：無故障

  閃爍：輕微故障，PLC繼續運行

  常量：嚴重故障，PLC停止運行

當PLC的ER等亮起時您可以按以下方法排除故障

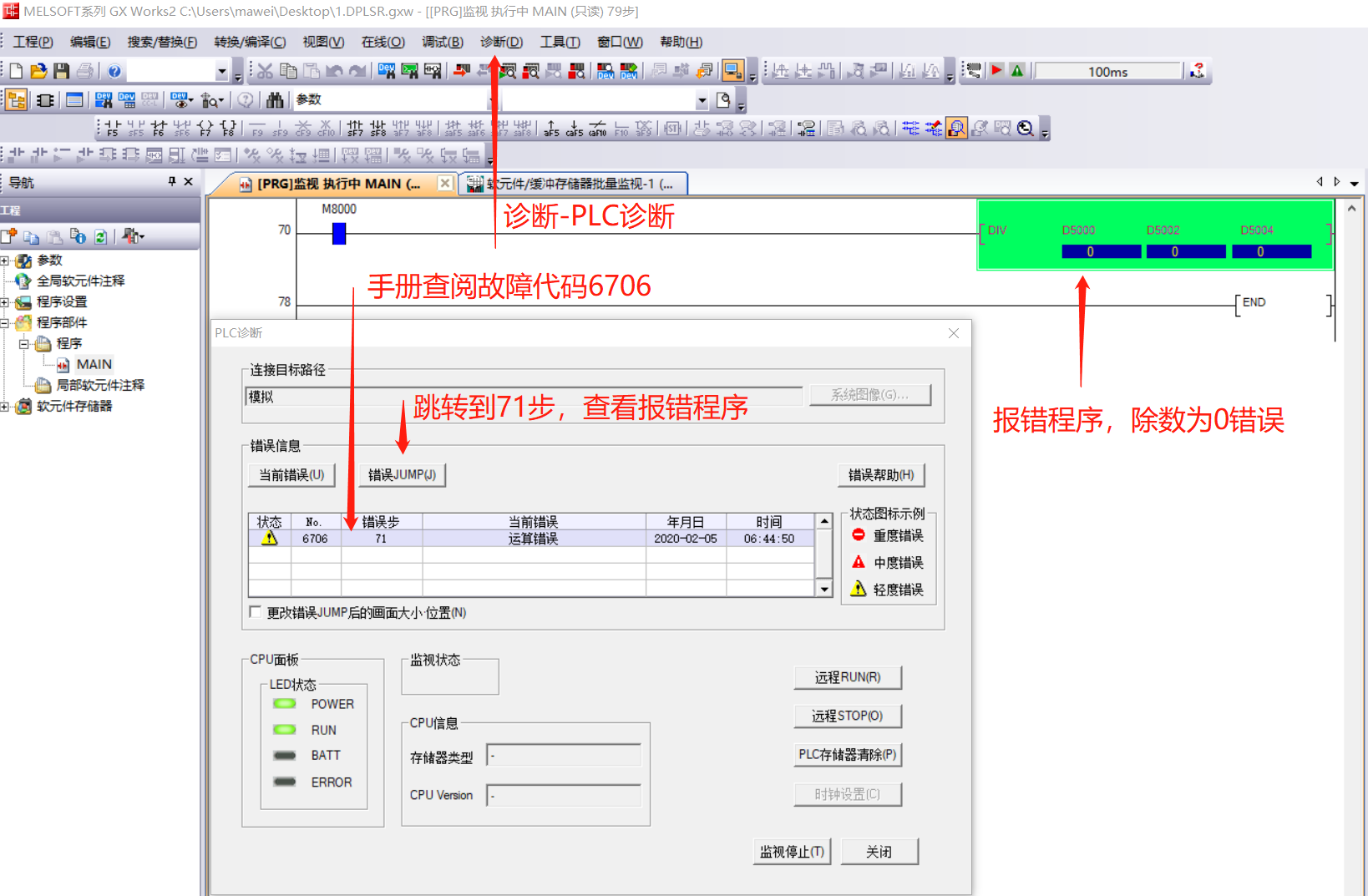

1、          診斷故障代碼  以GX Works2為例

2、          查看故障代碼

將故障代碼與故障代碼說明文件比對，找出故障原因，附FX2N部分故障代碼，詳細請查閱

《PLC使用說明》
